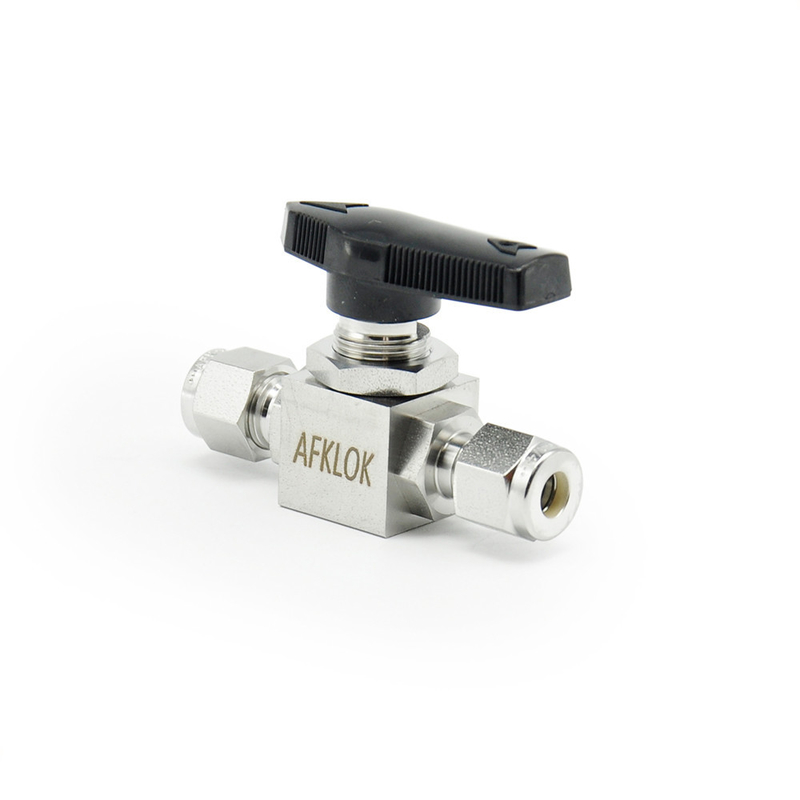

Detalhes do produto:
|
| Material: | De aço inoxidável | Estrutura: | Bola |
|---|---|---|---|
| Tamanho portuário: | 1/8" 1/4" 3/8" 1/2” | Pressão: | baixa pressão |
| Temperatura dos meios: | Temperatura média | Poder: | Manual |
| Padrão ou não padronizado: | Padrão | Meios: | Gás |
| Nome do produto: | válvula de bola hidráulica | Cor: | Prata |
| Tipo da válvula: | maneira 2 | ||
| Realçar: | Válvula de bola de aço inoxidável da precisão,Válvula de bola de aço inoxidável da baixa pressão,válvula de bola de aço inoxidável de 1/4in OD |
||
Características da válvula de bola de aço inoxidável do instrumento
Características da válvula de bola do instrumento do serviço de gás
TFM1600
PTFE alterado. Material de assento excelente para aplicações da pureza. Material residual muito baixo durante a operação. Mais baixa relação da deformação do que PTFE, mas avaliação de alta pressão e da temperatura do que PTFE. Igual de Chemicalresistance ao material de PTFE.
AUGE
Material de assento excelente para as aplicações de alta pressão e de alta temperatura. Resistência química excelente. Pode ser usado continuamente na água quente ou no vapor sem perda permanente em propriedades físicas. De grande resistência para o ambiente e a alta pressão hostis.
Material de construção da válvula de bola do instrumento
| Artigo | Descrição da parte | Qty. | Material |
| 1 | Punho | 1 | Nylon |
| 2 | Parafuso de fixação do punho | 1 | Chrome chapeou o aço |
| 3 | Haste | 1 | SS316/316L |
| 4 | Parafuso de embalagem | 1 | SS316/316L |
| 5 | Embalagem de glândula | 2 | TFM1600 |
| 6 | Anel-O da haste | 1 | Fluoroelastomer |
| 7 | Porca do painel | 1 | Ss304 |
| 8 | Corpo | 1 | CF8M |
| 9 | Bola | 1 | SS316/316L |
| 10 | Seat | 2 | TFM1600 |
| 11 | Anel-O do corpo | 2 | Fluoroelastomer |
| 12 | Tampão de extremidade | 2 | SS316/316L |
Informação pedindo da válvula de bola de aço inoxidável
| C | 3 | BVL- | S6- | 02 | A | SK | |
| CLASSIFICA TION |
TIPO DE PRODUTO | TIPO DA VÁLVULA | MATERIAL | TAMANHO (FRACIONÁRIO) | TAMANHO (MÉTRICA) | TIPO DE CONEXÃO | PRESSÃO DE MAX.WORKING |
| C: VÁLVULA | 3:3PC | BVL: VÁLVULA DE BOLA DE CASTIG | S6: SS316 | 02:1/8 | 6:6mm | : EXTREMIDADE DO TUBO DE AFK | 5K: 50kg |
| 04:1/4 | 8:8mm | SR.: LINHA DO HOMEM BSPT | |||||
| 06:3/8 | 10:10 milímetro | Franco: FEMALEBSPTTHREAD | |||||
| 08:1/2 | 12:12 milímetro | Manganês: LINHA DO NPT DO HOMEM | |||||
| 012:3/4 | FN: LINHA FÊMEA DO NPT | ||||||
| 14:14 milímetro | |||||||
| 16:16 milímetro | |||||||
| 18:18 milímetro | |||||||
| 20:20 milímetro | |||||||
| 22:22 milímetro |
| Tipo | Conexão. /Size | Orifício | Dimensões (milímetros) | |||||||||
| Entrada/tomada | Entrada/tomada | B | C | D | E | F | Tamanho de PanelHole | Max PanelThickness | ||||
| EXTREMIDADE DO TUBO DE AFK | Fracionário | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2” | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| Métrica | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
| 8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| 22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| LINHA MASCULINA | Fracionário | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 58,0 | 29,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2” | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
| LINHA FÊMEA | Fracionário | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
| 1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
| 3/8" | 7,0 | 0,27 | 57,0 | 28,5 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
| 1/2” | 9,2 | 0,36 | 65,4 | 32,7 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
| 3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
Projetos terminados
Encenações aplicáveis
FAQ
Q1. Que é seus termos da embalagem?
A1: Padrão da exportação.
Q2. Que é seus termos de pagamento?
A2: T/T, Paypal, Western Union.
Q3. Que é seus termos de entrega?
A3: EXW.
Q4. Como sobre seu prazo de entrega?
A4: Geralmente, tomará 5 a 7 dias após ter recebido seu pagamento completo. O prazo de entrega específico depende dos artigos e da quantidade de sua ordem.
Q5. Pode você produzir de acordo com as amostras?
A5: Sim, nós podemos produzir por seus amostras ou desenhos técnicos. Nós podemos construir os moldes e os dispositivos elétricos.
Q6. Que é sua política da amostra?
A6: Nós podemos fornecer a amostra se nós temos as peças prontas no estoque, mas os clientes têm que pagar o custo da amostra e o correio custou.
Q7. Você testa todos seus bens antes da entrega?
A7: Sim, nós temos o teste de 100% antes da entrega
Q8: Como você faz nosso negócio relacionamento a longo prazo e bom?
A8. Nós mantemos a boa qualidade e o preço competitivo para assegurar nossos clientes beneficia-se;
A8. Nós respeitamos cada cliente porque nossos amigo e nós sinceramente para fazer o negócio e fazer amigos com eles, não importa onde vêm de.
