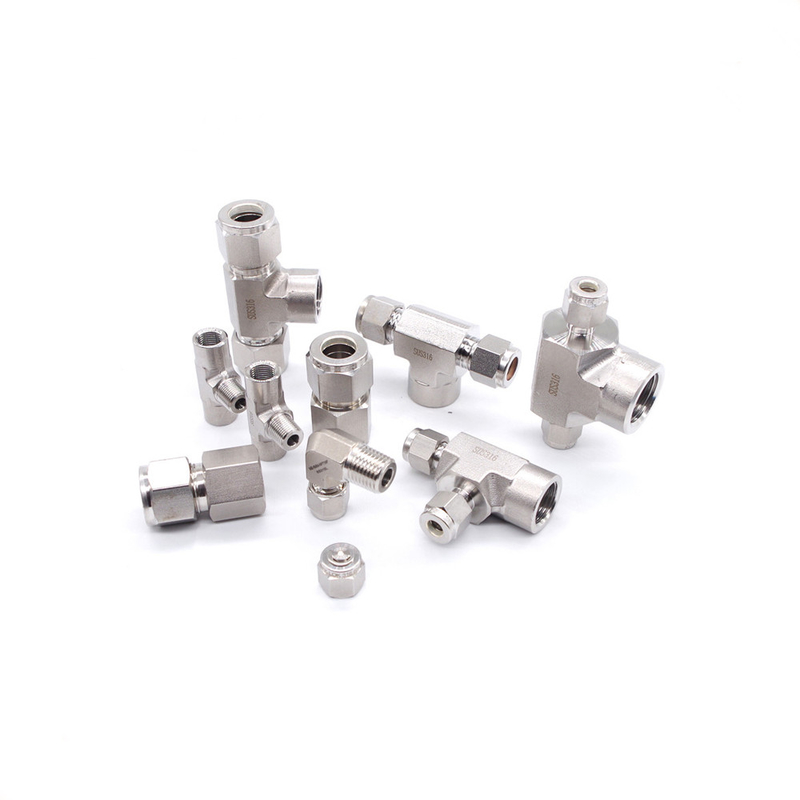

Detalhes do produto:
|
| Tipo: | Encaixes | Material: | SS316, SS304 |
|---|---|---|---|
| Meios aplicáveis: | nitrogênio, hidrogênio, oxigênio, argônio, amônia, hélio, hidrogênio, gás, etc. | Pressão máxima: | 3000psig |
| Conexão: | a virola dobro, NPT rosqueou, soldado, o tubo, a farpa etc. da mangueira. | Tamanho: | 1/4", 3/8", 1/2”, 3/4", 1", 3mm, 4mm, 6mm, 8mm, 10mm, 12mm |
| forma: | união reta, 90degree cotovelo, T (3 maneira), cruz (maneira 4) | Porto: | Shenzhen |
| Realçar: | Encaixes de tubulação rosqueados de aço inoxidável,encaixes de aço inoxidável do encanamento |
||
conector plactic pneumático gás-ar da mangueira de 3 maneiras do laboratório do projeto
Dê forma à instrução:
Instrução da conexão:
Característica:
| Métrica | |||||||||
| Tubo O.D | Número de catálogo | D | E | F | G | H | J | K | |
| 3 | UT-3-0 | 22,3 | 12,9 | 2 | 12 | 10 | 15,7 | 31,5 | 44,7 |
| 4 | UT-4-0 | 25,4 | 13,7 | 3 | 12 | 12 | 18,8 | 37,6 | 50,8 |
| 6 | UT-6-0 | 27,0 | 15,3 | 5 | 12 | 14 | 19,6 | 39,1 | 53,9 |
| 8 | UT-8-0 | 29,9 | 16,2 | 6 | 14 | 17 | 22,4 | 44,7 | 59,7 |
| 10 | UT-10-0 | 31,5 | 17,2 | 8 | 17 | 19 | 23,9 | 47,8 | 63,0 |
| 12 | UT-12-0 | 36,0 | 22,8 | 10 | 22 | 22 | 25,9 | 51,8 | 72,0 |
| 14 | UT-14-0 | 38,8 | 24,4 | 10 | 24 | 27 | 28,7 | 57,4 | 77,6 |
| 15 | UT-15-0 | 38,8 | 24,4 | 11 | 24 | 27 | 28,7 | 57,4 | 77,6 |
| 16 | UT-16-0 | 38,8 | 24,4 | 12 | 24 | 27 | 28,7 | 57,4 | 77,6 |
| 18 | UT-18-0 | 38,8 | 24,4 | 14 | 27 | 30 | 29,7 | 59,4 | 79,5 |
| 20 | UT-20-0 | 44,6 | 26,0 | 16 | 30 | 32 | 34,5 | 69,1 | 89,3 |
| 22 | UT-22-0 | 44,6 | 26,0 | 18 | 30 | 32 | 34,5 | 69,1 | 89,3 |
| 25 | UT-25-0 | 49,1 | 31,3 | 21 | 35 | 38 | 36,8 | 73,7 | 98,3 |
| Fracionário | |||||||||
| 1/16 | UT-005-0 | 17,8 | 8,6 | 1 | 12 | 10 | 14,0 | 28,0 | 35,6 |
| 1/8 | UT-01-0 | 22,4 | 12,7 | 2 | 12 | 10 | 15,8 | 31,4 | 44,8 |
| 3/16 | UT-015-0 | 25,4 | 13,7 | 3 | 12 | 12 | 19,6 | 39,1 | 50,8 |
| 1/4 | UT-02-0 | 27,0 | 15,2 | 5 | 12 | 14 | 22,4 | 44,8 | 54,0 |
| 3/8 | UT-03-0 | 30,5 | 16,8 | 8 | 17 | 19 | 23,1 | 46,2 | 61,0 |
| 1/2 | UT-04-0 | 36,0 | 22,8 | 10 | 22 | 22 | 26,0 | 52,0 | 72,0 |
| 5/8 | UT-05-0 | 38,9 | 24,4 | 12 | 24 | 27 | 28,7 | 57,4 | 77,8 |
| 3/4 | UT-06-0 | 40,0 | 26,0 | 15 | 27 | 30 | 29,7 | 59,4 | 80,0 |
| 1 | UT-08-0 | 49,0 | 31,2 | 21 | 35 | 38 | 36,8 | 73,6 | 98,0 |
Q1. Que produtos pode você fornecer?
Meu caro amigo, se você quer conhecer mais informação sobre nossos produtos, envia-me amavelmente o inquérito ou e-mail, nós respondê-lo-emos dentro de 24 horas!
Forneça por favor os seguintes parâmetros em seu inquérito o maior número possível:
1. Forma: união reta, cotovelo de 90°, T (3 maneira), cruz (maneira 4)
2. Conexão: Rosqueamento masculino do NPT, rosqueamento fêmea do NPT, virola, soldada, tubo
3. Material: SS316, SS304
4. Meios: que líquido é usado para? Gás, óleo?
5. Pressão de trabalho real
6. Quantidade
Descreva por favor que tipo dos encaixes o faz para precisar, a seguir nós podemos enviar-lhe o modelo e a cotação exatos. Por exemplo, o cotovelo de 90 graus, uma extremidade é linha masculina do NPT, a outro é virola dobro (conectada diretamente ao tubo), gás de hidrogênio, 1500psi, 3000pcs.
