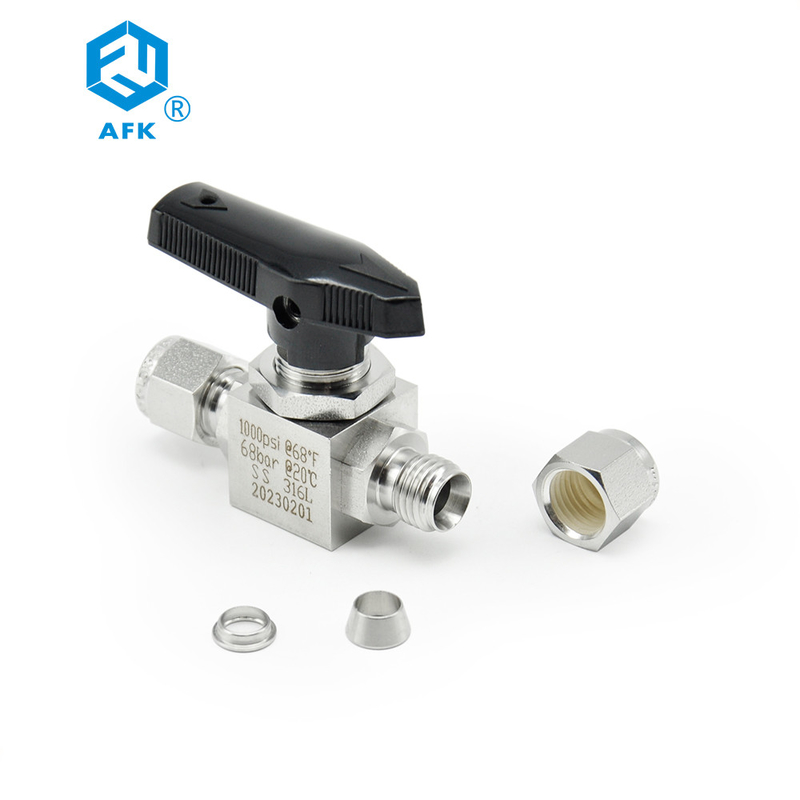

Detalhes do produto:
|
Material: | De aço inoxidável | Estrutura: | Bola |
---|---|---|---|
Tamanho portuário: | 1/8" 1/4" 3/8" 1/2” | Pressão: | baixa pressão |
Temperatura dos meios: | Temperatura média | Poder: | Manual |
Padrão ou não padronizado: | Padrão | Meios: | Gás |
Nome do produto: | válvula de bola hidráulica | Cor: | Prata |
Tipo da válvula: | maneira 2 | ||
Realçar: | Válvula de bola de aço inoxidável de 2 maneiras,OEM hidráulico da válvula de bola,Válvula de bola hidráulica da temperatura média |
As válvulas de bola do instrumento do serviço de gás são projetadas fornecer o controle seguro e seguro do fluxo do gás em uma variedade de aplicações, tais como o gás natural, o propano, ou os outros gás. Suas características são costuradas às exigências específicas do serviço de gás, tais como a selagem gás-apertada, a proteção contra incêndios, e o projeto antiestático, assegurar a segurança e a eficiência do controle de fluxo do gás.
Características da válvula de bola de aço inoxidável do instrumento
Características da válvula de bola do instrumento do serviço de gás
Material de construção da válvula de bola do instrumento
Artigo | Descrição da parte | Qty. | Material |
1 | Punho | 1 | Nylon |
2 | Parafuso de fixação do punho | 1 | Chrome chapeou o aço |
3 | Haste | 1 | SS316/316L |
4 | Parafuso de embalagem | 1 | SS316/316L |
5 | Embalagem de glândula | 2 | TFM1600 |
6 | Anel-O da haste | 1 | Fluoroelastomer |
7 | Porca do painel | 1 | Ss304 |
8 | Corpo | 1 | CF8M |
9 | Bola | 1 | SS316/316L |
10 | Seat | 2 | TFM1600 |
11 | Anel-O do corpo | 2 | Fluoroelastomer |
12 | Tampão de extremidade | 2 | SS316/316L |
Informação pedindo da válvula de bola de aço inoxidável
C | 3 | BVL- | S6- | 02 | A | SK | |
CLASSIFICA TION |
TIPO DE PRODUTO | TIPO DA VÁLVULA | MATERIAL | TAMANHO (FRACIONÁRIO) | TAMANHO (MÉTRICA) | TIPO DE CONEXÃO | PRESSÃO DE MAX.WORKING |
C: VÁLVULA | 3:3PC | BVL: VÁLVULA DE BOLA DE CASTIG | S6: SS316 | 02:1/8 | 6:6mm | : EXTREMIDADE DO TUBO DE AFK | 5K: 50kg |
04:1/4 | 8:8mm | SR.: LINHA DO HOMEM BSPT | |||||
06:3/8 | 10:10 milímetro | Franco: FEMALEBSPTTHREAD | |||||
08:1/2 | 12:12 milímetro | Manganês: LINHA DO NPT DO HOMEM | |||||
012:3/4 | FN: LINHA FÊMEA DO NPT | ||||||
14:14 milímetro | |||||||
16:16 milímetro | |||||||
18:18 milímetro | |||||||
20:20 milímetro | |||||||
22:22 milímetro |
Tipo | Conexão. /Size | Orifício | Dimensões (milímetros) | |||||||||
Entrada/tomada | Entrada/tomada | B | C | D | E | F | Tamanho de PanelHole | Max PanelThickness | ||||
EXTREMIDADE DO TUBO DE AFK | Fracionário | 1/8" | 5,0 | 0,19 | 63,8 | 31,9 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
1/4" | 5,0 | 0,19 | 67,6 | 33,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
3/8" | 7,0 | 0,27 | 73,4 | 36,7 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
1/2” | 9,2 | 0,36 | 80,2 | 42,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
3/4" | 12,0 | 0,47 | 87,7 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
Métrica | 6mm | 5,0 | 0,19 | 67,0 | 33,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | |
8mm | 5,0 | 0,19 | 69,6 | 34,8 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
10mm | 7,0 | 0,27 | 73,8 | 36,9 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
12mm | 9,2 | 0,36 | 79,8 | 39,9 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
14mm | 9,2 | 0,36 | 86,2 | 43,1 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
15mm | 9,2 | 0,36 | 86,5 | 43,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
16mm | 9,2 | 0,36 | 86,8 | 43,4 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
18mm | 12,0 | 0,47 | 87,8 | 43,9 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
20mm | 12,0 | 0,47 | 85,0 | 42,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
22mm | 12,0 | 0,47 | 85,6 | 42,8 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
LINHA MASCULINA | Fracionário | 1/8" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
1/4" | 5,0 | 0,19 | 58,0 | 29,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
3/8" | 7,0 | 0,27 | 62,0 | 31,0 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
1/2” | 9,2 | 0,36 | 74,4 | 37,2 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
3/4" | 12,0 | 0,47 | 81,0 | 40,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 | ||
LINHA FÊMEA | Fracionário | 1/8" | 5,0 | 0,19 | 45,0 | 22,5 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 |
1/4" | 5,0 | 0,19 | 52,0 | 26,0 | 35,0 | 10,0 | 55 | 34 | 14,0 | 6,0 | ||
3/8" | 7,0 | 0,27 | 57,0 | 28,5 | 40,0 | 12,0 | 75 | 45 | 15,6 | 7,0 | ||
1/2” | 9,2 | 0,36 | 65,4 | 32,7 | 44,0 | 14,0 | 75 | 45 | 19,0 | 9,0 | ||
3/4" | 12,0 | 0,47 | 73,0 | 36,5 | 46,7 | 17,2 | 75 | 45 | 19,0 | 8,5 |
Projetos terminados
Encenações aplicáveis
FAQ
Q1. Que produtos pode você fornecer?
A1: Encaixes da compressão (conexões), encaixes hidráulicos, encaixes de tubo, válvulas de bola, válvulas de agulha etc.
Q2. Pode você fazer os produtos baseados em nossos pedidos, tais como o tamanho, conexão, linha, forma e assim por diante?
A2: Sim, nós experimentamos a equipe techincal e podemos projetar e produzir os produtos de acordo com suas exigências.
Q3. Que sobre a qualidade e o preço?
A3: A qualidade é muito boa. O preço é não baixo mas consideravelmente razoável a este nível da qualidade.
Q4. Pode você fornecer amostras para testar? Para livre?
A4: Naturalmente, você pode tomar diversos para testar em primeiro lugar. Seu lado carregará o custo devido a seu elevado valor.
Q5. Pode você produzir de acordo com as amostras?
A5: Sim, nós podemos produzir por seus amostras ou desenhos técnicos. Nós podemos construir os moldes e os dispositivos elétricos.
Q6. Que é sua política da amostra?
A6: Nós podemos fornecer a amostra se nós temos as peças prontas no estoque, mas os clientes têm que pagar o custo da amostra e o correio custou.
Q7. Você testa todos seus bens antes da entrega?
A7: Sim, nós temos o teste de 100% antes da entrega
Q8: Como você faz nosso negócio relacionamento a longo prazo e bom?
A8. Nós mantemos a boa qualidade e o preço competitivo para assegurar nossos clientes beneficia-se;
A8. Nós respeitamos cada cliente porque nossos amigo e nós sinceramente para fazer o negócio e fazer amigos com eles, não importa onde vêm de.
